Mesin Uji tarik baja dan tekan beton Semi-automatic 500/1000kN


Description

Mesin Uji tarik baja dan tekan beton Semi-automatic 500/1000kN

Brand : Controls – Italia

Standard : EN ISO 6892 | EN ISO 7500-1 | EN ISO 15630-1

Kode Barang : 70-S12T02

Fitur Utama :

  • Disain ringkas(tidak besar namun kuat don kokoh sesuai kapasitas maximum)
  • Rahang – Grip Sangat tangguh dan yang dapat digunakan untuk baja tulangan sampai diameter 26 mm dia.
  • Untuk uji tarik baja kapasitas 500 kN dan kapasitas tekan beton sampai 1000 kN
  • Mesin uji tekan yang terjangkau namun tetap akurat
  • Ideal untuk penggunaan di laboratorium, lapangan maupun tujuan pendidikan.

Deskripsi umum :

Uji tarik rekayasa banyak dilakukan untuk melengkapi informasi rancangan dasar kekuatan suatu bahan dan sebagai data pendukung bagi spesifikasi bahan (Dieter, 1987).

Pada uji tarik, benda uji diberi beban gaya tarik sesumbu yang bertambah searah dan kontinyu, bersamaan dengan itu dilakukan pengamatan terhadap perpanjangan yang dialami benda uji (Davis, troxell, dan Wiskocil, 1955). Kurva tegangan regangan rekayasa diperoleh dari pengukuran perpanjangan benda uji.

Tegangan yang dipergunakan pada kurva adalah tegangan membujur rata-rata dari pengujian tarik yang diperoleh dengan membagi beban dengan luas asal penampang melintang benda uji.

Pendahuluan Mesin

Mesin ini telah dirancang untuk digunakan, di lapangan atau laboratorium untuk melakukan uji tarik pada baja tulangan baja hingga diameter 26 mm. dan uji kompresi/tekan pada spesimen beton berbentuk silinder sampai dengan dia. 160×320 mm dan kubus sampai 150 mm, dengan menggunakan asesoris tambahan yang sesuai.

Pengukuran beban dan akuisisi data oleh display dan unit pengolahan mikroprosesor DIGIMAX UTM.

Spesifikasi :

Frame

  • Kapasitas pembebanan maksimum pada tarik: 500 kN
  • Kapasitas Maximum pada tekan: 1000 kN
  • Grip Tarik termasuk: 4 wedge grips for flats up to thickness of 13 mm, 4 wedge grips for rounds up to 26 mm dia. and 2 sets of grips’ liners 4 and 8 mm thick.
  • Jarak Maximum antar Grip(tensile mode): kurang lebih 300 mm
  • Panjang spesimen(tensile mode): approx. 500 mm
  • Jarak Vertikal untuk uji tekan(menggunakan aksesoris 70-S0012/1): 695mm
  • Jarak Maximum perpindahan: 150 mm
  • Jarak Antar Kolom: 310 mm
  • Dimensi keseluruhan mendekati (w x d x h).: 900 x 400 x 1750 mm
  • Perkiraan berat.: 500 kg

Digimax Plus data acquisition and processing system (Alat Baca)

DIGIMAX UTM:

  • Menggunakan layar sentuh dengan resolusi 240×128 pixel
  • 4 channels: 2 channels untuk sensor pembebanan dan 2 channels untuk A maximum of 3 channels (1 for load, 1 for extensometer, 1 for crosshead displacement transducer) selected by the user can be contemporaneously used.
  • Effective sampling rate up to 50 / sec
  • Resolusi efektif 17 bit (131000 divisions)
  • Data penyimpanan dilakukan pada USB pen drive (termasuk)
  • Koneksi dengan PC dengan menggunakan LAN dan UTS Light software
  • Waktu dan tanggal percobaan yang menerus

Uji Tarik :

Menampilkan pembebanan lanjutan, tekanan, dan ekstensometer atau displacement transducer  crosshead, perpanjangan spesimen (acquisition only)

Graphical test data option showing the load/elongation curve (when an extensometer, or  the crosshead displacement transducer, is used)

Uji Tekan:

  • Simultaneous display of load and stress

Hydraulic power pump

  • Complete with self-compensated proportional valve for the manual preset of load rate
  • Maximum pressure: 650 bar, oil delivery 0.5 litres/min
  • Maximum usable oil volume: 3.5 litres
  • Power: 750W
  • Weight: 55kg (approx.)



Kode Pemesanan :

70-S12T02

Semi-automatic combined 500/1000 kN system, 500 kN for tensile testing on steel rebar up to 26mm diameter and 1000 kN for compression testing on concrete. Comprehends DIGIMAX UTM digital display and processing unit, frame fitted with heavy-duty jaws and grips for tensile testing to EN ISO 6892-1 (method B) and EN 15630-1.

230 V, 50 Hz, 1 ph.



Aksesoris :

FOR STEEL TENSILE TESTING

70-SW/UTSL

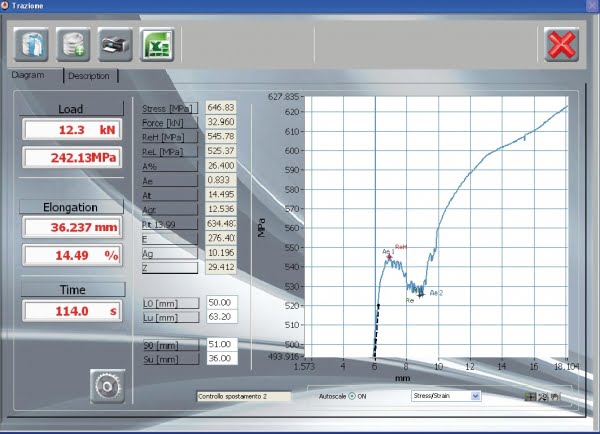

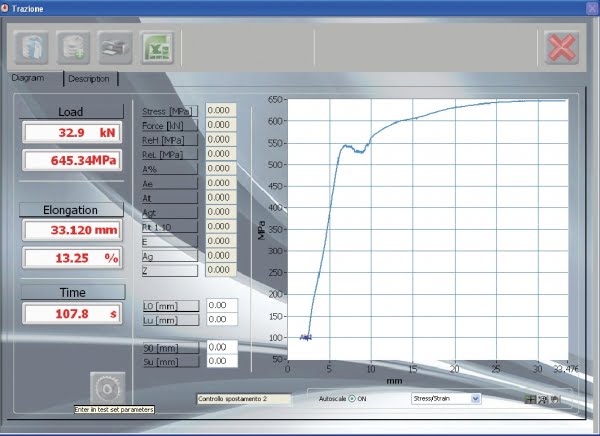

  • UTS Light data acquisition and processing software for tensile test according to EN 10002 allowing:
  • Input of specimen identification, test and name of customer
  • real time downloading of test data
  • simultaneous display of stress/time and stress/elongation when extensometer is adopted (coaxial extensometer series 70-C0961/xx or universal extensometer series 70-C0954/x) or the crosshead displacement transducer
  • elaboration of tension test results once test is completed: ReH, ReL or Rp, final elongation, etc. in conformity to EN ISO 6892-1 (method B) and EN 15630-1 (for steel rebars) when extensometer is adopted
  • unit of measurement: kN, mm, MPa
  • printout of test reports
  • multi-language software



Coaxial extensometers

70-C0961/A2

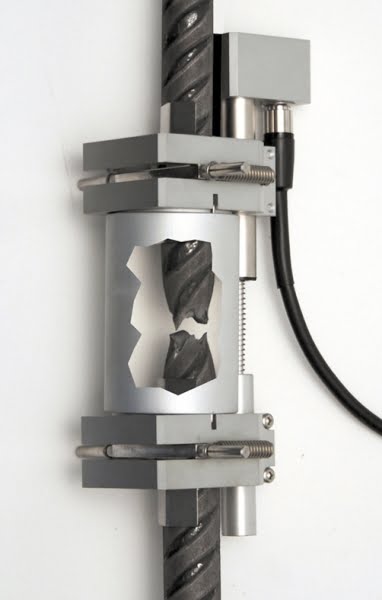

Coaxial electronic extensometer for round specimens from 5 to 11.5 mm dia.

70-C0961/B2

Coaxial electronic extensometer for round specimens from 11 to 18 mm dia.

70-C0961/C2

Coaxial electronic extensometer for round specimens from 17.5 to 26 mm dia.



Universal extensometers

70-C0954/C1

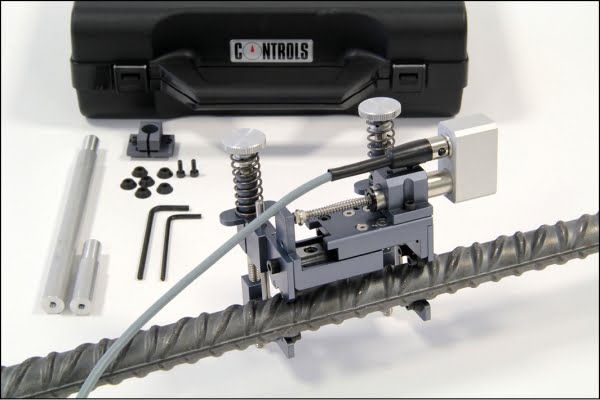

Universal electronic extensometer, measuring base 50 to 200 mm. Complete with case.

70-S0012/3

150 mm travel high precision displacement transducer allowing test execution under crosshead separation control.





FOR CONCRETE COMPRESSION TESTING

70-S0012/1

Set of lower platen and upper platen with spherical seat, 216 mm dia., for testing cylinders up to dia. 160×320 mm and cubes from 100 to 150 mm. To be completed with the suitable distance pieces depending on the specimen height.

Weight approx.: 45 kg



Distance pieces

Made of steel, these pieces are used to reduce the vertical clearance of the compression machine to a height that is appropriate for the size of the specimen and considering that, in general, the maximum piston travel is 150mm.



Code      Dimensions

(diameter xheight, mm)

50-C9080             200 x 30

50-C9082             200 x 50

50-C9083             200 x 68

50-C9084             96 x 158

50-C9086             200 x 100

50-C9087             96 x 130



70-S0012/2

Front and rear fragment guard



Kategori/keyword : plat baja, mesin uji tarik dan tekan, utm



Price : Call For Info
