Alat Uji Aspal AphaltQube “beberapa metode Pengujian Superpave”


Description

Modular Electro-mechanically operated Asphalt tester AsphaltQube

Brand/Supplied From : IPC/ControlsGroup – Italy

Model : 79 – PV72Q02

Deskripsi Umum :

Pengujian pada Metode Superpave semakin berkembang setiap tahunnya, penggunaan metode superpave dianggap lebih baik karena desain yang dibuat disesuai dengan suhu dan beban yang diterima, pada saat penentuan kadar campuran tersebut tentu membutuhkan alat uji yang juga harus mendukung untuk pengujian – pengujian superpave dan para peneliti sudah menentukan standard – standar yang bisa digunakan dalam penelitian tersebut.

berdasarkan hal tersebut IPC yang sudah tergabung dalam ConrolsGroup yang berlokasi pusat di Italia terus melakukan pengembangan – pengembangan dengan kesesuaian teknologi yang terbaru untuk ikut membantu para peneliti mendapatkan hasil yang Optimal. Dengan pengalaman Puluhan tahun dalam menyediakan alat uji material Konstruksi Controls – Italy selalu memberikan alat uji yang sangat baik, sangat presisi, Optimal dalam membuat suatu alat uji yang tidak memerlukan spesifikasi yang berlebihan hanya untuk bersaing diatas kertas. Semua mesin dirancang untuk Mudah digunakan, menggunakan teknologi terbaru, dan Sudah seharusnya SESUAI dengan Standard yang berlaku pada setiap pengujian yang bisa dilakukan.

saat ini, kembali IPC merilis alat uji baru untuk menambah kemudahan dalam pengujian beberapa metode pada dunia superpave. Kami Menyebutnya dengan “AphaltQube” sistem pengujian metode superpave yang sudah tidak menggunakan tekanan kompressor, tapi sudah menggunakan sistem mekanik yang lebih stabil.

Sistem pengujian yang didasarkan pada ruang uji yang besar membuat sistem ini sangat flexibel untuk banyak pengujian, mis: permanent deformation, cyclic compression, indirect tensile stiffness, indirect tensile fatigue, crack propagation, direct tension-compression, dynamic / complex modulus, plus triaxial compression, four-point and two -point stiffness and fatigue flexural tests.

Fitur Utama :

  • Brand new technology ihcluding the new revolutionary EmS actuator
  • Easy and versatile with his fully integrated modular system, that includes a 15 kN capacity CEMA1 actuator
  • Enhanced environmental cabinet that grants a wide temperature range with fast and accurate temperature control
  • Easy-to-use and ergonomic testing system

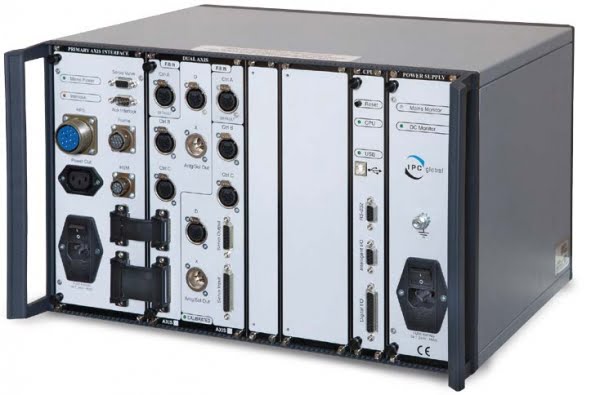

  • Clarity in results with the Integrated Multi Axis Control System (IMACS)
  • Fully integrated and very compact in design, a perfect solution for both static and mobile testing facilities
  • Optional air compressor that comes integrated in the machine
  • All-in-one touchscreen PC (optional)

EmS technology’s main benefits:

  • Improved dynamic performance over servo-pneumatics
  • Stand-alone with no need of compressed air supply
  • Lower maintenance
  • Robust and durable giving a more resilient solution
  • Compact design requiring, in general, a smaller footprint
  • Easy to use

Spesifikasi Teknis :

  • Load capacity: Static 10 kN, Dynamic 15 kN
  • Frequency range: 0.01 to 70 Hz sinusoidal loading
  • Actuator stroke: 30 mm (+/- 15 mm stroke)
  • Actuator type: E-Mech electro-mechanical actuator CEMA1
  • Specimen size (dia x H): 100 x 150 nominally, 50 x 135, 38/50 x 110mm
  • Noise level less than 70 db at 2m

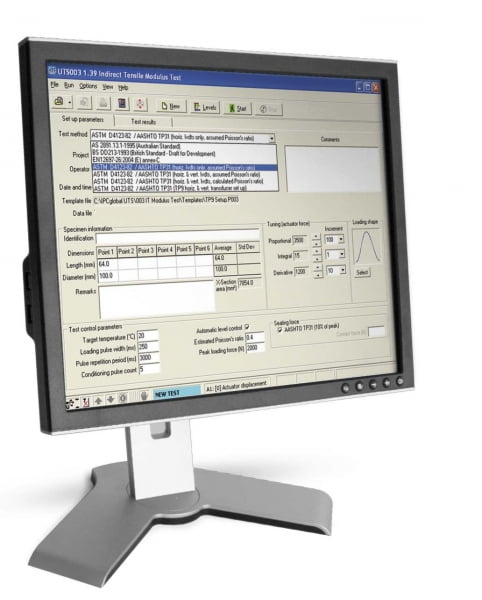

  • Computer control: integrated all-in-one PC touch screen (optional)
  • Air compressor and dryer: low noise, integrated, automated-on-demand (optional)
  • Dimensions (H x W x D): 1630 x 830 x 830 mm with environmental chamber
  • Weight :: 250kg

Transducers

  • Load cell: low profile pancake type
  • Built-in LVDT actuator: 30 mm stroke
  • Plug-and-Play: up to 8 channels

Services

  • Power without air compressor: 230 V, 50 Hz, single phase, 9 A; 110 V, 60 Hz, single phase, 18 A
  • Power with air compressor: 230 V, 50 Hz, single phase, 11 A; 110 V, 60 Hz, single phase, 22 A
  • Air: Clean dry air at 450-800 kPa; 2 L / sec (optional integrated air compressor available)

Ordering Info :

79-PV72Q02
AsphaltQube, complete with 10kN static / 15kN dynamic E-Mech actuator, 20kN load cell, 30mm actuator LVDT and IMACS.
208-230 V, 50-60 Hz, 1 ph.

79-PV72Q04
AsphaltQube, complete with 10kN static / 15kN dynamic E-mech actuator, 20kN load cell, 30mm actuator LVDT and IMACS.
100 V, 60 Hz, 1 ph.



Accessories :

Environmental chambers for AsphaltQube and AST Pro

Standard range
79-PV72E12

Standard environmental chamber, +2 to + 60 ° C
– Temperature Range: +2 ° C to + 60 ° C (1)
– Temperature Accuracy: +/- 0.5 ° C (2 )
– Dimensions: 690 x 830 x 690 mm (H x W x D)

Extended range
79-PV72E22

Extended range environmental chamber, -10 to + 60 ° C
– Temperature Range -10 ° C to + 60 ° C (1)
– Temperature Accuracy: +/- 0.5 ° C (2)
– Dimensions: 690 x 830 x 720 mm (H x W x D)
– Granting full compliance to NCHRP 9-29 (all temperatures including 4 ° C are restored in less than 5 ‘after sample setup)
– Requiring the connection to a suitable cooling unit (see below)
– Including integrated water cooling unit (cooling power 700 W)

(1) At ambient temperature of + 23 ° C
(2) With temperature probe close to the specimen

Reaction frame
79-PV72001

Reaction frame kit

79-PV72002
All-in one touch screen PC, desktop version

79-PV71001
Integrated compressor assembly, max air flow 137 l / min, 8 Bar cap., 5 liter tank, with air dryer with molecular server.
For machines at 50Hz
79-PV71002
Integrated compressor assembly, max air flow 137 l / min, 8 Bar cap., 5 liters tank, with air dryer with molecular server.
For machines at 60Hz



Price : Call For Info

Yudhistira

Hp. 0811 188 6845;

 – 0818 0816 0634(WA)

Email : naysite2@gmail.com;
