Alat Uji kualitas – Homogenitas beton


Description

Ultrasonic pulse analyzer

Merk/Suplai dari : Controls – Italia

Standard : EN 12504-4 | ASTM C597

Kode Barang : 58 – E4900

Fitur Utama :

  • Scope digital, sampling rate 2 MHz, resolusi 12 bit
  • Alogaritma pengambilan lanjutan yang memberikan gambaran menerus dari denyut waktu pengukuran
  • Sinyal diproses mengggunakan Metode FFT (Fast Fourier Transform)
  • Penilaian kekuatan beton dengan metode gabungan Ultrsonic velocity / Rebound index (SonReb)
  • 7 Pilihan pre-amplifier yang dapat dipilih (impuls amplitudo)
  • Transmiter Denyut 2500 V
  • Waktu tunggu/Transit sampai pada 16 ms dengan resolusi 0.1 µs
  • Tersedia Slot untuk memory card untuk 2 GB = 30000 pengujian
  • Dispaly menggunakan layar sentuh yang multifungsi dengan dimensi 6″

Gambaran Singkat :

PULSONIC digunakan untuk mengukur kecepatan denyut ultrasonik melalui bagian beton yang akan memberikan informasi pada retakan, void, kekuatan, dan perkiraan cepat modulus elastisitas dinamik di tempat atau di laboratorium. Alat ini Ini juga bisa digunakan untuk memperkirakan waktu untuk formwork striking.

Kecepatan denyut dapat dikombinasikan dengan nilai palu rebound(hammer Test) untuk evaluasi kekuatan beton.

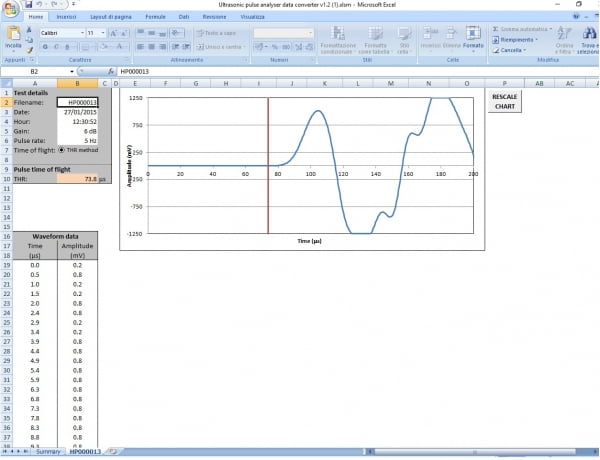

Unit ini mencakup spreadsheet excel untuk akuisisi bentuk gelombang pada PC untuk elaborasi lebih lanjut.

Aplikasi Utama :

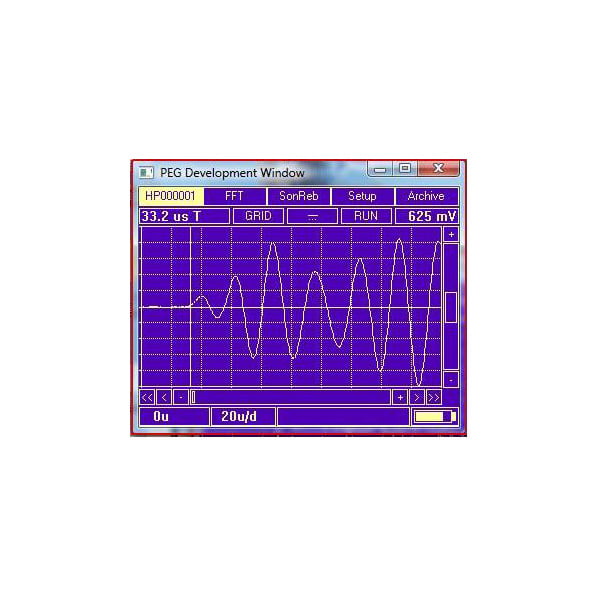

Pengukuran UPV standar dengan menggunakan osiloskop yang tergabung. Sesuai dengan Standard EN 12504-4 dan ASTM C597, yang cocok untuk menentukan Dynamic Modulus of Elasticity. Meteran ini memiliki pengukuran waktu transit yang sangat akurat.

Pengukuran Atenuasi Energi Transmisi(Attenuation of the Transmitted Energy). Sangat sering waktu transit saja tidak cukup untuk mengidentifikasi disomogeneities dan sedikit kerusakan seperti misalnya microcracking of concrete yang, sebaliknya, terletak pada teknik ini dengan benar memproses bentuk gelombang yang didapat.

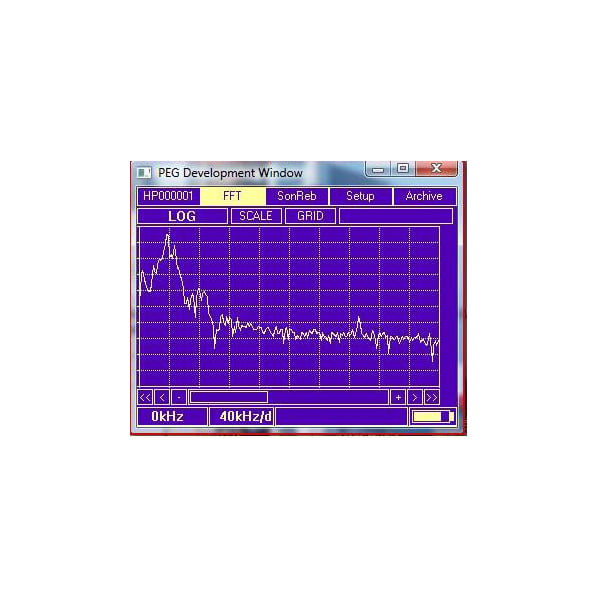

Analisis Spektrum Frekuensi dengan Metode FFT (Fast Fourier Transform-Algorytm). Untuk menentukan frekuensi alami denyut ultrasonik ditransmisikan melalui material. Metode ini cocok untuk pemeriksaan jalur denyut dan memberi indikasi tentang kemungkinan rongga, delaminasi, elemen multi lapisan atau ketidakkonsistenan lainnya.

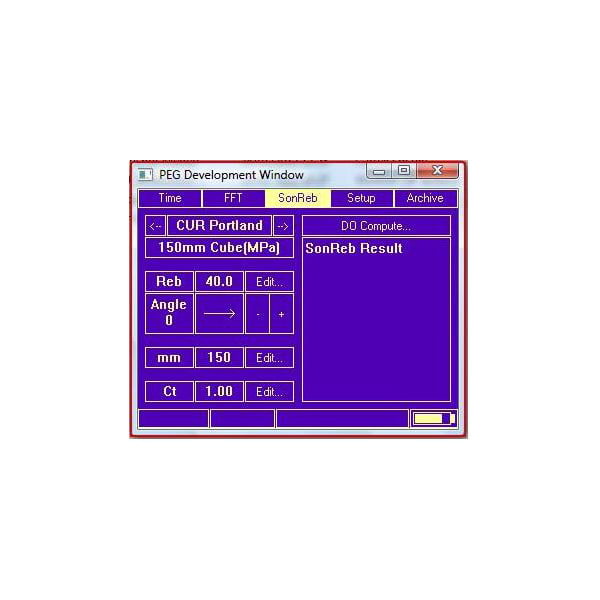

Evaluasi Kekuatan Beton bisa dilakukan dengan menggabungkan bilangan Rebound dan waktu transit UPV. Hal ini dimungkinkan untuk menggunakan palu uji digital(hammer test apparatus) kami untuk mendapatkan nilai rata-rata bilangan rebound. Nilai ini dapat dimasukkan ke dalam menu khusus penguji UPV yang menggabungkan pengukuran permukaan yang khas dengan waktu transit UPV yang lebih dalam untuk memperoleh informasi yang lebih andal dan lebih banyak.

Aplikasi lainnya Mengidentifikasi dan mengevaluasi kedalaman Retakan, Honey combing, kualitas injeksi(Injection quality).

Spesifikasi Teknis :

The Ultrasonic Pulse Analyzer features a potable sturdy case, a large 6” backlight touch screen display making easy and practical the use of the apparatus.
Featuring:

  • Scope digital, sampling rate 2 MHz, resolusi 12 bit
  • Alogaritma pengambilan lanjutan yang memberikan gambaran menerus dari denyut waktu pengukuran
  • Sinyal diproses mengggunakan Metode FFT (Fast Fourier Transform)
  • Penilaian kekuatan beton dengan metode gabungan Ultrsonic velocity / Rebound index (SonReb)
  • 7 Pilihan pre-amplifier yang dapat dipilih (impuls amplitudo)
  • Transmiter Denyut 2500 V
  • Waktu tunggu/Transit sampai pada 16 ms dengan resolusi 0.1 µs
  • Tersedia Slot untuk memory card untuk 2 GB = 30000 pengujian
  • Dispaly menggunakan layar sentuh yang multifungsi dengan dimensi 6″
  • Slot/port RS 232 dan USB untuk Download menerus ke PC
  • Menggunakan sumber tenaga Baterai yang dapat diisi ulang (7.2 Ah) mencapai 9 jam waktu kerja sebelum kembali di isi ulang
  • Dimensi:
    (Hanya Instrumen) 264x233x83 mm
    (Tempat penyimpan)  500x400x140 mm
  • Perkiraan Berat.:
    (Hanya Instrumen) 2.6 kg
    (Isntrument dan tempat penyimpan) : 5 kg

Pemakaian standar

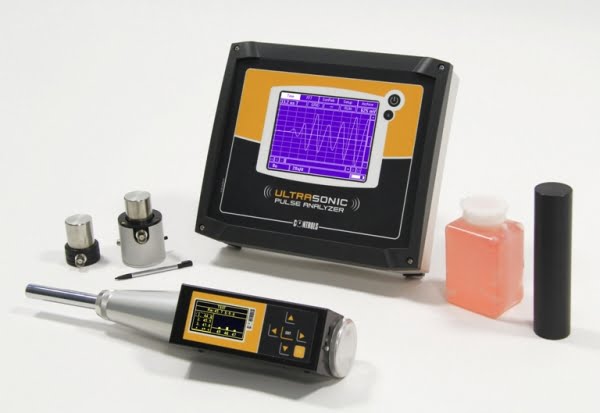

Versi standar mencakup kepala Transmitter and Receiving 50 kHz (salah satu dari dua probe sesuai dengan tombol sampling untuk memilih pembacaan yang akan direkam), kabel 3 m, batang kalibrasi, botol pasta kontak dan tas pembawa.

Kode Pemesanan Barang:

58-E4900
PULSONIC, Ultrasonic pulse analyzer



Aksesoris :

Testing heads (probes)

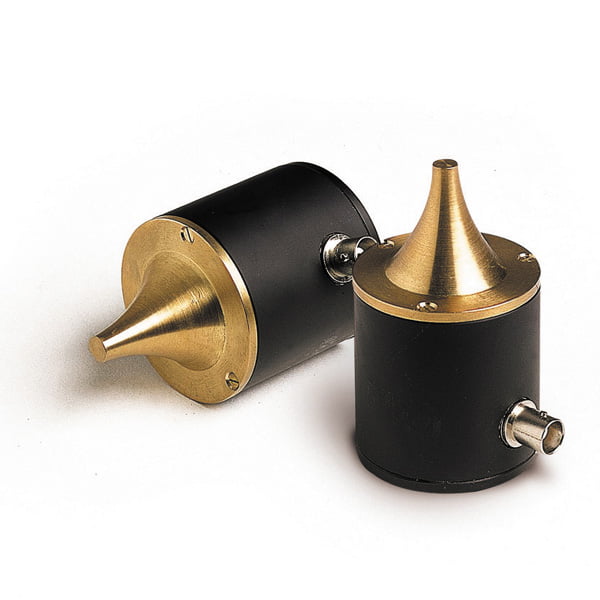

The standard 50 kHz transmitter and receiver heads are supplied with the tester. Different heads are available with different nominal working frequency, 24 and 150 kHz which is the usual range for normal concrete: the highest (150 kHz) is indicated for homogeneous concrete, the lowest (24 kHz) for heterogeneous concrete. Model 58-E0046/5 special probes with exponential profile, are used for the identification of minute cracks, air bubbles or material with low density. Two pieces are required.

Model Nominal frequency
(kHz approx.)
Dimensions
(mm)
58-E0046/30 24 Dia. 50×52
58-E0046/33 150 Dia. 50×52
58-E0046/5 54 Dia. 7/50×82 (exponential profile)

Digital concrete hammer
58-C0181/DGT
User programmable digital concrete hammer. 110-230V, 50-60Hz, 1Ph.

Concrete test hammer
58-C0181/C

Concrete test hammer type N. Aluminium body. Supplied with hard plastic carrying case.
Conforming to EN 12504-2 and ASTM C805

Spare parts
58-E4800/P
Piezoelectric head for ultrasonic tester. Nominal frequency 50 kHz, dia.30mm x 50mm. Can be used either as receiver or trasmitter. Fitted with BNC connector for coaxial cable (not included).
58-E4900/P
Piezoelectric head with sampling button for ultrasonic tester series 58-E4900. Nominal frequency 50 kHz, dia.30mm x 80mm. Fitted with BNC connector for coaxial cable (not included).
58-E0046/2
Spare 2 m cable for testing probe connection
58-E0046/3
Coupling agent (contact paste), 250 cc bottle



Price : Call For Info

Yudhistira, ST

Hp. 0811 188 6845; 0818 0816 0634(WA)

Email : naysite2@gmail.com;
