Double wall triaxial cells for unsaturated tests


Description

Tabung Uji Triaxial dinding ganda untuk Pengujian Unsaturated

Merek : Wykeham Farrance/ControlsGroup – Italy

Kode Barang : 28 – WF4170 / 28 – WF4171



Deskripsi Umum :

pengantar
Dalam sistem triaksial tradisional, di mana sampel jenuh/saturated diuji, pengukuran perubahan volume dengan menggunakan transduser merupakan pengamatan sederhana dari air yang masuk ataupun yang meninggalkan sampel.
Sebaliknya, dalam pengukuran volume volume sistem tidak jenuh rumit oleh kompresibilitas udara.
Jika peningkatan tekanan terbatas diterapkan pada sampel tak jenuh/unsaturated, gerakan air keluar dari sampel akan terjadi tetapi pada saat yang sama ukurannya akan berubah karena kompresi udara dalam rongga.
Pengukuran yang benar membutuhkan volume air yang meninggalkan sampel dan perubahan volume total sampel seperti yang ditunjukkan dalam sketsa.
Dengan dua pengukuran ini, dimana perbedaan volume berubah karena air yang diperas keluar dari sampel dan perubahan volume maka kompresibilitas udara dapat ditentukan.
Sebuah sel triaksial berdinding ganda dapat menjadi solusi: tekanan yang sama di dalam dan di luar dinding sel bagian dalam akan menghasilkan ekspansi nol dari sel dalam dan memungkinkan untuk mengukur perubahan volume total dari transduser perubahan volume yang dimasukkan ke dalam garis sel tekanan.
Dinding bagian dalam sel di atas terbuat dari kaca: yang akan menghilangkan masalah penyerapan air.
Tekanan sel diterapkan sama ke bagian dalam dan luar dinding kaca: yang akan menghilangkan masalah ekspansi.
Perubahan volume total sampel kemudian dapat diukur menggunakan transduser perubahan volume standar.
Garis tekanan sel memasok tekanan ke sel luar dan sel dalam melalui transduser mengubah volume.

Deskripsi
Pada Sel dinding triaksial ganda, dinding bagian dalam terbuat dari kaca, lengkap dengan cincin akses untuk kabel transduser. Sel harus dilengkapi dengan alas dasar dengan Batu Masuk Tinggi.

Spesifikasi Teknis :

Product code 28-WF4170 28-WF4171
Max diamter sample [mm] 70 100
Sample diamter range [mm] 50 to 70 50 to 100
Maximum working pressure [kPa] 2000 2000
Maximum cell height [mm] 690 795
Cell diamter including valves [mm] 478 535
Weight (approx) [kg] 30 50
No. of inlet ports 6 6
Attachment for vaccum top cap for extension test Included

Ordering Info :

28-WF4170
Double wall triaxial cell for unsaturated tests on 70 mm dia. soil samples, complete with 6 ports

28-WF4171
Double wall triaxial cell for unsaturated tests on 100 mm dia. soil samples, complete with 6 ports

Accessories :

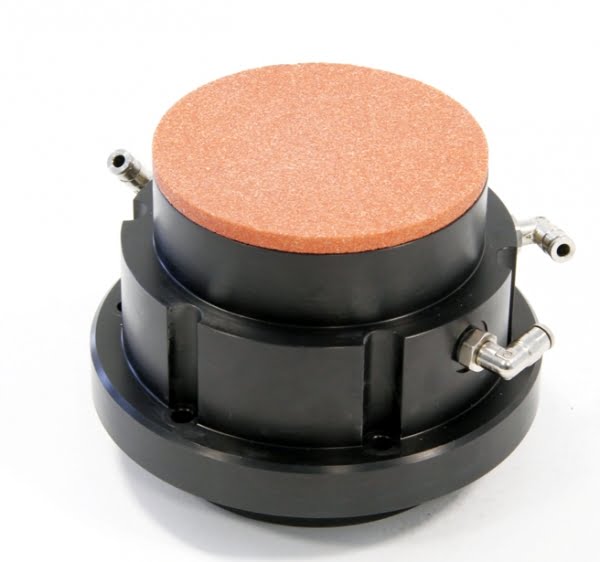

Double-wall triaxial cell unsaturated pedestal

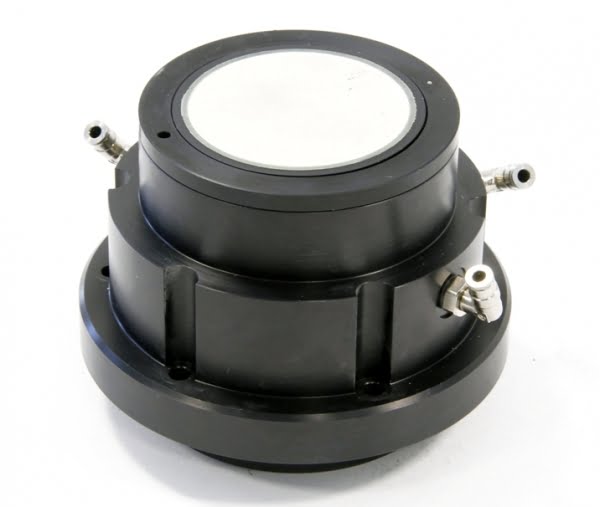

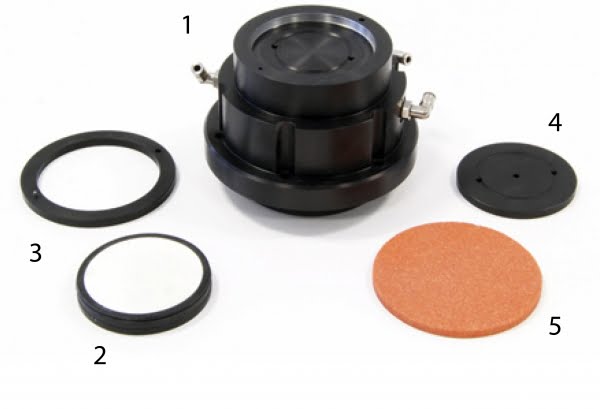

Pedestal set for unsaturated cell, comprising pedestal, High Air Entry Stone sealed into an aluminium ring and a height compensation ring. Using specific adaptive pedestals.

It is possible to test specimens with different diameters in the same triaxial cell – see the table below.

Diameter Double wall triaxial cell
28-WF4170 28-WF4171
50 28-WF4170/50 28-WF4171/50
70 28-WF4170/70 28-WF4171/70
100 28-WF4171/100

Example
28-WF4171/70
Unsatured test set for 70mm dia.sample to be fitted in double wall triaxial cell mod. 28-WF4171 comprising:  base pedestal, High Air Entry Stone sealed  on aluminium ring and compensation ring.

High Air Entry Stone (HAES)
High Air Entry Stones (HAES) An HAES is included with the pedestals as standard but it can be easily replaced with stones of other capacities for 50, 70 and100 mm diameter pedestals – see the table below.
Pedestal diameter
Maximum Pressure [Bar] 50 70 100
1 28-WF4150/1B 28-WF4170/1B 28-WF4171/1B
5 28-WF4150/5B 28-WF4170/5B 28-WF4171/5B
15 28-WF4150/15B 28-WF4170/15B 28-WF4171/15B

Example
28-WF4170/5B
5 bar High Air Entry Stone sealed on alluminium  ring, for 70 mm dia. sample



Informasi Tambahan :

Pengujian Triaksial Tak Jenuh

Sebagian besar buku dan kursus dalam mekanika tanah mengasumsikan bahwa tanah sepenuhnya jenuh, tetapi di sebagian besar tanah dunia ada dalam keadaan tidak jenuh.
Ini terutama terjadi di daerah tropis dan kering; bahkan di daerah iklim sedang, tanah di atas permukaan air dapat tetap tidak jenuh.
Tanah yang jenuh adalah tanah tempat semua rongga di antara partikel tanah dipenuhi air. Tanah tak jenuh berisi udara dan air di dalam rongga tanah.
Kehadiran gaya tegangan permukaan pada antarmuka antara udara dan air di dalam tanah tak jenuh memungkinkan tekanan yang berbeda ada di udara dan air. Dalam tanah tak jenuh di lapangan, tekanan udara pori biasanya pada tekanan atmosfer dan tekanan air pori lebih rendah daripada tekanan udara.
Karena kita biasanya memperlakukan tekanan atmosfir sebagai tekanan nol, yang membuat tekanan air pori menjadi negatif (karena akan kurang dari atmosfer).
Kami menyebut tekanan negatif ini sebagai “penghisapan” karena, jika tanah bersentuhan dengan air pada tekanan atmosfir, tanah akan menyedot air ke dalam tanah.
Perbedaan mendasar antara pengujian triaksial sampel tanah dalam kondisi jenuh dibandingkan dengan kondisi tak jenuh dapat diringkas sebagai berikut:
Perilaku jenuh dikontrol sepenuhnya oleh tekanan total dan tekanan air pori (melalui tekanan efektif).
Tekanan air pori positif mendorong partikel terpisah dan karenanya mengurangi kekuatan tanah.
Dalam tanah tak jenuh, baik udara dan air mengisi void, dan gaya tegangan permukaan menciptakan tekanan air pori negatif (atau hisap). Hisapan ini menarik partikel-partikel tanah menjadi satu dan meningkatkan kekuatan tanah.
Oleh karena itu, untuk menghasilkan kondisi pengujian yang benar untuk sampel tanah tak jenuh, kita harus dapat:

– Kontrol tekanan udara pori dalam sampel (terpisah dari tekanan air pori)
– Menangani tekanan air pori negatif (atau hisap) di dalam sampel selama pengujian
– Berhasil mengukur perubahan volume sampel.
Lapisan tidak jenuh dapat meluas hingga kedalaman yang sangat dalam, yang diatur oleh kondisi lingkungan. Nilai hisap inilah yang menentukan kekuatan material tak jenuh.
Saat penyedotan ini mengubah tanah yang tidak jenuh dapat berperilaku berbeda dengan yang diharapkan dari tanah jenuh, misalnya tanah yang bisa dilipat, di mana perubahan dalam kadar air dapat menghasilkan pengurangan volume secara tiba-tiba dan juga memiliki efek dramatis pada kekuatan material. .
Saat penyedotan ini mengubah tanah yang tidak jenuh dapat berperilaku berbeda dengan yang diharapkan dari tanah jenuh, misalnya tanah yang bisa dilipat, di mana perubahan dalam kadar air dapat menghasilkan pengurangan volume secara tiba-tiba dan juga memiliki efek dramatis pada kekuatan material. .

Beberapa contoh aplikasi
Curah hujan diinduksi longsor (Rainfall induced landslide)
Lereng dapat berdiri pada sudut yang curam ketika didukung oleh suction dan ini memberikan kekuatan geser tambahan pada tanah.
Ketika hujan menyusup ke lereng, hisapan berkurang dan kemiringan menurun karena hilangnya kekuatan geser.
Pembengkakan tanah(Swelling soils)
Perubahan volume tanah ekspansif dikendalikan oleh perubahan hisap yang terjadi sebagai akibat dari masuknya air.
Pembengkakan menyebabkan gerakan diferensial dalam struktur, yang dapat menyebabkan retak luas.
Tanah runtuh(Collapsing soils)
Tanah liat lempung dapat dipegang dalam keadaan stabil longgar dengan adanya hisapan. Jika air menembus tanah hisap berkurang dan kain yang longgar bisa menjadi tidak stabil.
Pengurangan volume besar dapat terjadi secara tiba-tiba dan ini menyebabkan gangguan dan kerusakan pada struktur.



Price : Call For Info
