Perangkat Analisa Pipa Fondasi Beton

Cross-Hole Analyzer for foundation piles Wireless modular version

Brand : Controls – Italia

Kode Barang : 58 – E4600/E

Standard : ASTM D6760

Fitur Utama :

• Terintegrasi dengan sistem 2 mesin gulungan tanpa kabel(wireless); dan pilihan untuk penambahan 1 – 2 channels;
• Dengan sistem multi-reels sampai 4 reel,  penyelidikan tomografi dilakukan dengan memberikan informasi lengkap mengenai kualitas tiang dan homogenitas sepanjang keseluruhannya,
• Sistem ini dikelola melalui tablet Android (sudah termasuk)
• Mudah untuk dibawa/diindahkan dengan menggunakan roda kecil pada tempat penyimpan,
• Menggunakan Software yang intuitif dan mudah digunakan.

Deskripsi Umum :

Metode ‘cross-hole’ adalah cara yang digunakan untuk melakukan analisa pada fondasi pipa beton dari suatu struktur, dengan menggunakan “denyut ultrasonik cross-hole” akan menghasilkan akurasi, resolusi tinggi pada pengujian yang dilakukan. Gelombang ultrasonik dikirimkan melalui transmiter(pengirim) ke reciver(penerima) dan disampaikan secara otomatis oleh perangkat sepanjang pengamatan melalui pipa yang tertanam pada saat pengecoran. Kecepatan dan kekuatan dari gelombang sonic dan energinya akan bergantung pada kualitas beton itu sendiri dan memungkinkan untuk mengetahui karakteristik dan memberikan gambaran dari 2D dan 3D yang disebut diagraf.

Instrument ini terdiri dari sistem yang lengkap untuk menguji  struktur melalui ultrasound pada pipa, kedalaman fondasi, infrastruktur atau Bangunan bangunan. pada tiap reel nya memiliki sistem dengan  a 52 kHz sensor bermesin dengan panjang kabel 60m dan menempatkan baterai dan perangkat elektronik kendali yang secara otomatis  mengendalikan sensor pada saat fase penurunan dan menaikan Cross hole dan menyimpan datanya.

Pengaturan pada prakteknya akan menghilangkan dalam menggunakan kabel dan disuplai dengan tablet untuk melakukan pengaturan semua parameter, manajemen uji, dan tampilan proses menjadi lebih mudah. cepat dan tanpa memerlukan kabel.

Sistem ini dapat secara langsung mengatur sampai pada 4 sistem mesin dari 1 tablet. dengan menggunakan 2, 3 atau 4 reel bermesin, maka akan memungkinkan untuk menambah produktivitas dan mengurangi waktu pengujian : dengan menggunakan single ascent / descent dari sensor di dalam pipa untuk menghasilkan di tiap daerahnya. Data diperoleh pada tiap denyut dan tampilan menerus pada tablet yang memungkinkan untuk melihat bagian struktur yang tida sempurna untuk segera dilakukan evaluasi.

Prosedur pengujian dengan menjalankan survey cross-hole dengan 2, 3 atau 4 channels yang dikendalikan secara otomatis. cara manual hanya diperlukan untuk menempatkan sensor encoders untuk pembacaan posisi dari sensor.

Pengujian dimulai dengan menekan tombol dan memungkinkan untuk melakukan verivikasi langkah demi langkah untuk memeriksa pada waktu yang sedang berlangsung.

Spesifikasi Teknis :

Acquisition:

• time bases: 100 ns; 200 ns; 500 ns; 1 us; 2 us; 5 us; 10 us; 20 us
• sample resolution: 12 bit
• samples per event: 2048
• amplification factors: x1; x2; x4; x5; x8; x10; x16; x32
• band width: 50 MHz
• filter for ultrasounds: central frequency 50 kHz

Probes

• hole: resonant frequency of 52 kHz, diameter 35 mm
• peak excitation voltage: 500 V (standard) 2000 V (high)
• maximum pulse output frequency: 1 per second
• measuring step increment: 10 mm
• motorized reels: 2, 3 or 4 no. with 60 m cable
• position encoder: 2, 3 or 4 no.; accuracy 1.4 °
• speed and alignment: managed automatically
• hardware buttons for drive motors
• automatic switching transmit / receive ultrasonic

General

• complete control from Panasonic Rugged tablet with dedicated Android application
• conforming to ASTM D6760-08
• wireless technology: WiFi – 2.4 GHz – 802.11 b
• wireless synchronization: 5 GHz, 8 selectable channels
• selection radio channel: automatic
• power supply: 12V DC, 1 Li-Ion battery 10,5Ah for each reel
• average intake (per reel): 180mA (standby) – 600mA (during measurement)
• diagraphy processing software: compatible with Microsoft Windows® operating systems
• ambient operating conditions: -20 to 80 ° C
• single unit dimensions: 220x250x225 mm (L x W x H)
• carrying case dimensions: 538x406x269 (L x W x H)
• single unit weight approx.: 9.3 kg
• carrying case with two complete units weight: 28 kg

Ordering Info :

58-E4600/E

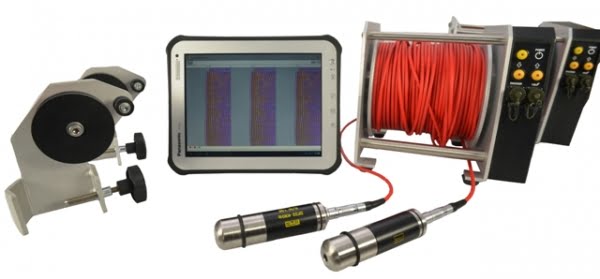

Wireless modular system for Cross-Hole ultrasonic investigation on foundation piles comprising:

• 2 motorized reels: each unit includes 52 kHz probe with 60 m cable, integrated wireless system, integrated battery and positioning encoder
• rugged Android tablet 10.4″ with dedicated application
• carrying case

Accessories :

58-E4600/E1
Expansion options for 1 additional channel for Cross Hole instrument code 58-E4600/E, comprising:

• 1 motorized reel: the unit includes 52 kHz probe with 60 m cable, integrated wireless, integrated battery and positioning encoder
• carrying case

58-E4600/E2
Expansion options for 2 additional channels for Cross Hole instrument code 58-E4600/E, comprising:

• 2 motorized reels: each unit includes 52 kHz probe with 60 m cable, integrated wireless system, integrated battery and positioning encoder
• carrying case
